초보를 위한 NCP(네이버 클라우드 플랫폼) WordPress 3 Tier 구축 - 1

안녕하세요, 이번 포스팅에서는 NCP상에서 3 Tier 구성으로 Wordpress를 구축을 해보는 과정을 보여드리려고 합니다.



긴말하지 않고 보시죠



일단 인터넷에서 말하는 2 Tier와 3 Tier의 차이점은 다음과 같습니다.

    1.  2 Tier 에서는 클라이언트 서버에서 DB서버로 집적 데이터를 입력하고 불러오는 방식이다

         장점 – 개발이 편리하다, 개발비용이 저렴하다, 유지보수가 쉽다

         단점 – 보안에 취약하다, 서버에 부하가 일어나기 쉽다.

    2.  3 Tier 에서는 클라이언트 서버에서 비즈니스 로직을 담당하는 역할을 떼어내 독립된 서버로 만든 구조이다

         장점 – 보안이 강화된다, 서버의 부하를 줄일 수 있다.

         단점 – 관리 포인트가 늘어난다, 개발기간이 늘어난다

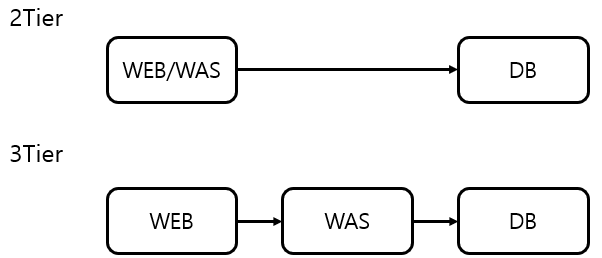

구성은 다음과 같이 차이가 나구요!

2Tier vs 3Tier

진짜 기초부터 차근차근 만들어 보겠습니다.



일단 NCP에 로그인을 하신뒤 아무것도 없는 가정하에 VPC부터 생성해보겠습니다.

10.0.0.0/16 대역 VPC 생성

저는 10.0.0.0/16 대역으로 VPC를 생성하였습니다

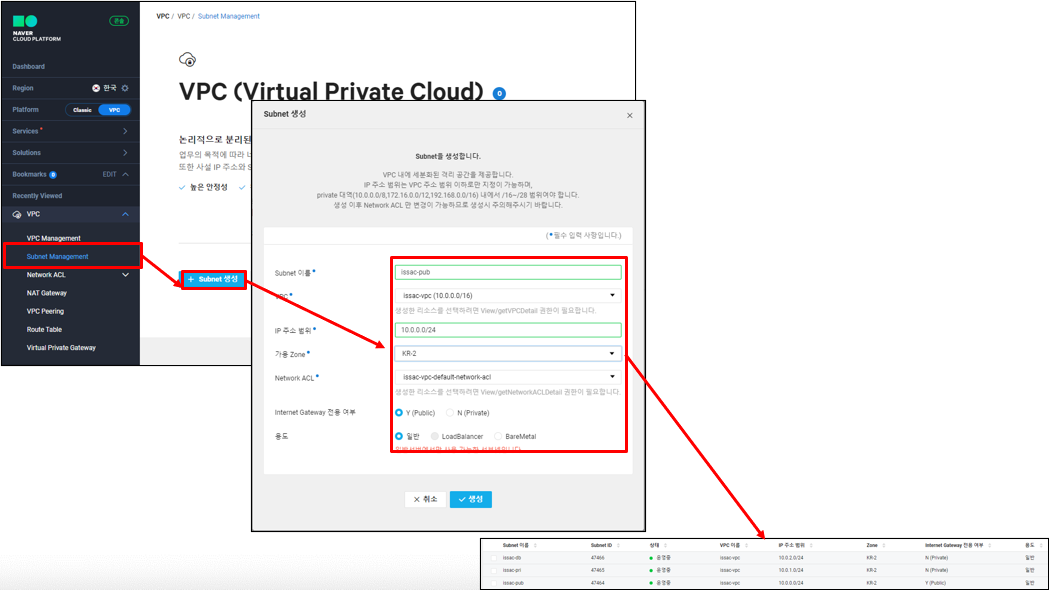

다음은 VPC내부에 서브넷 생성입니다.



Subnet 생성

서브넷은 총 3개를 생성합니다, 하나는 Web서버가 할당될 public 서브넷, WAS 전용 private 서브넷, DB전용 private 서브넷,

서브넷 정보는 다음과 같습니다.

Subnet 이름	IP 주소	internet Gateway 전용 여부	용도
issac-db	10.0.2.0/24	N(Private)	일반
issac-pri	10.0.1.0/24	N(Private)	일반
issac-pub	10.0.0.0/24	Y(Public)	일반



다음은 Private Subnet에서 만들어지는 WAS서버에서 Yum으로 프로그램 설치를 위한 NAT Gateway 생성 및 Route Table 설정입니다.

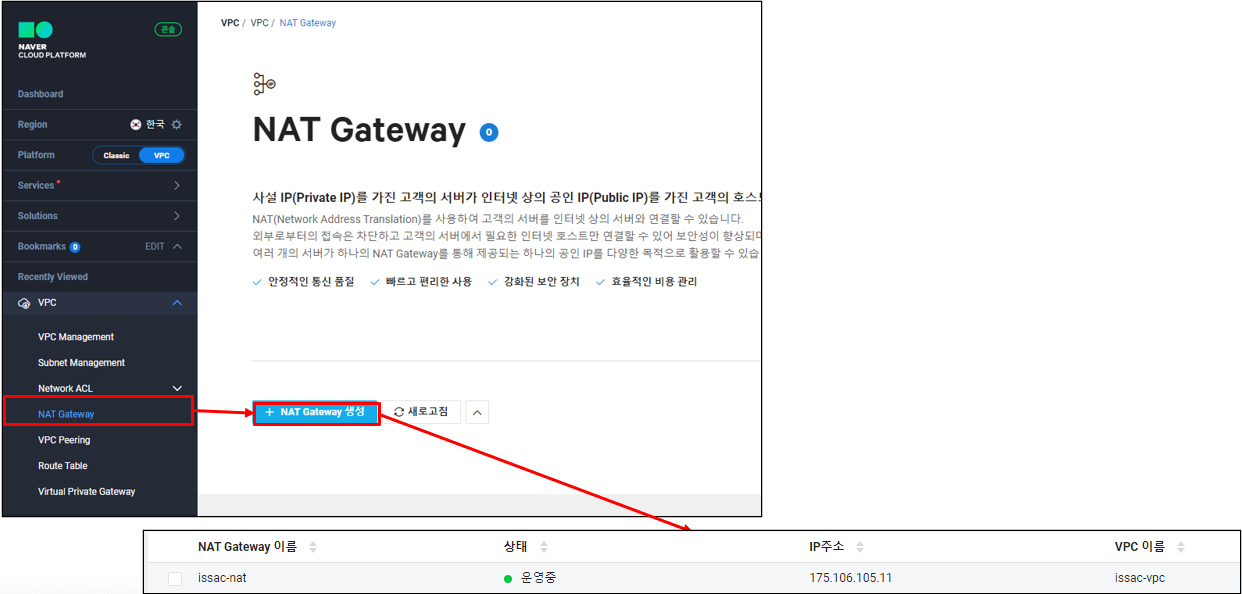

Nat Gateway 생성



Route table은 AWS에서와는 조금 다르게 default Private route table 에 집적 걸어줍니다!

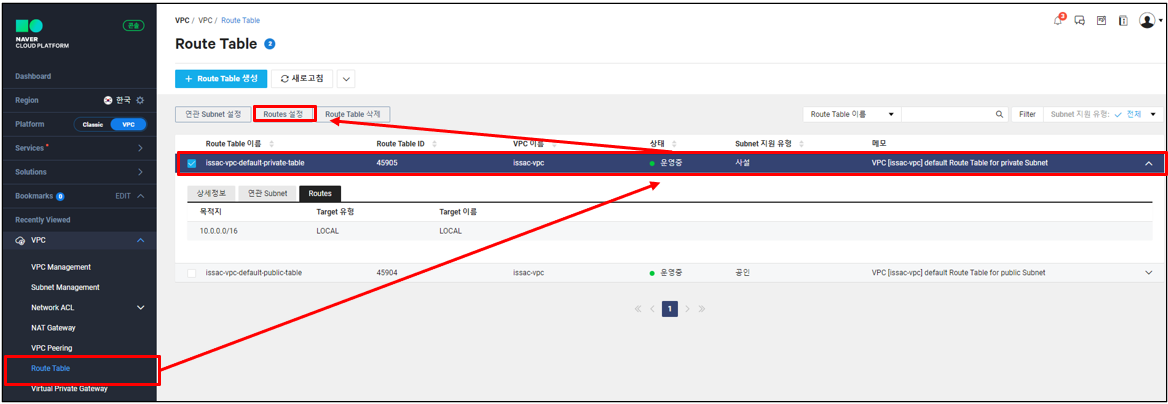

Route Table 설정

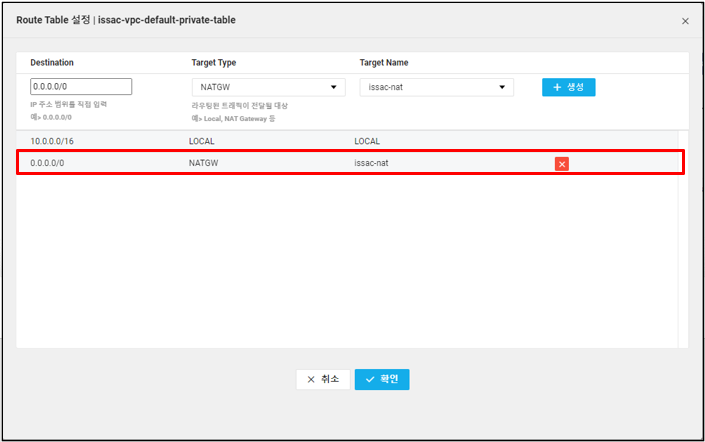

Route Table  내용 추가

다음은 서버에 적용할 ACG를 생성해보겠습니다.

(본 포스팅에서는 NACL은 따로 적용하지 않겠습니다 따로 기회가 되면 올려보도록 할게요!ㅎㅎ)

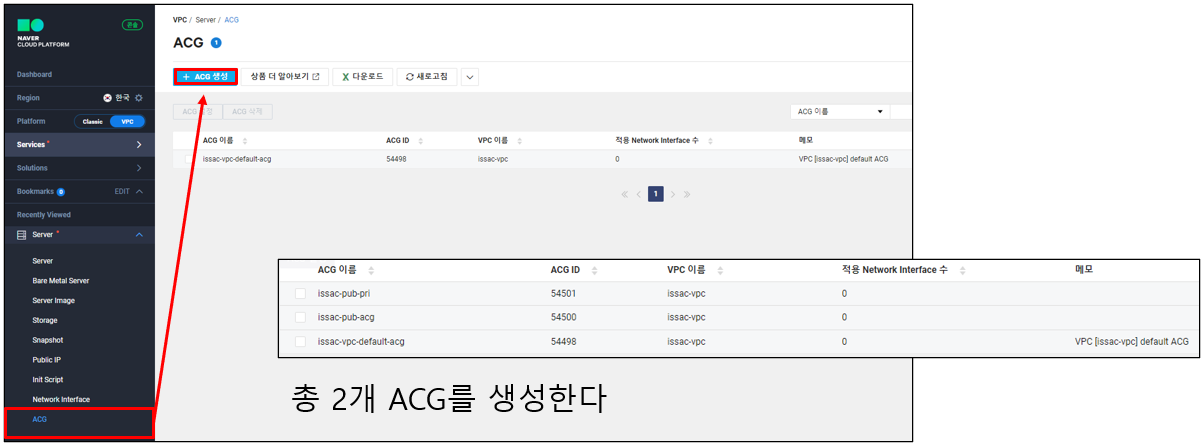

Server -> ACG생성

ACG이름	적용 Network Interface
issac-pub-pri	wordpress-was
issac-pub-acg	wordpress-web

(*만들다 보니... 이름을 잘못지었네요..ㅠㅠ issac-pub-pri는 private Subnet의 was에 적용되는 ACG입니다)



룰은 다음과 같이 만들어 줍니다.

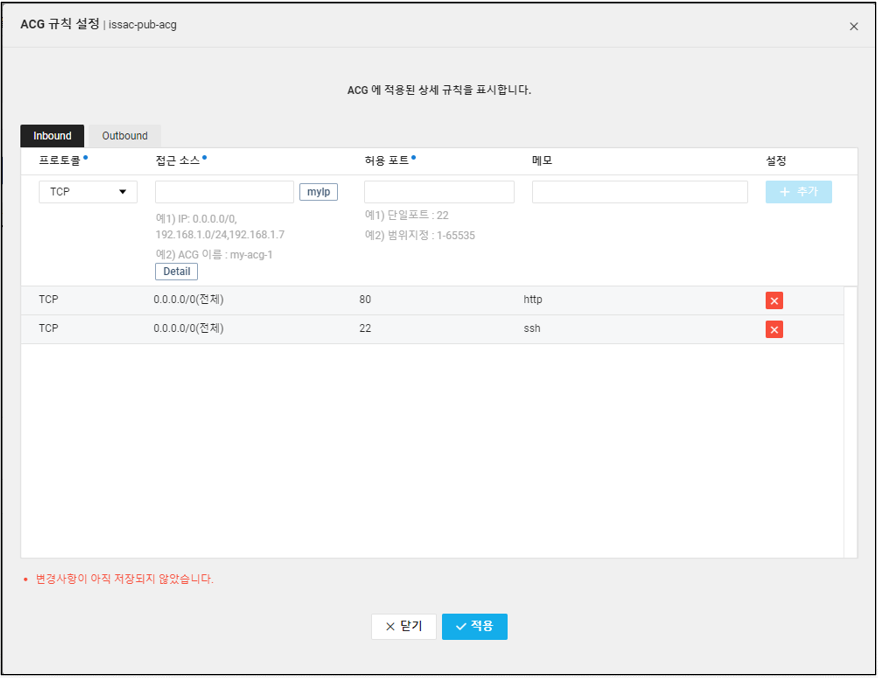

issac-pub-acg inbound

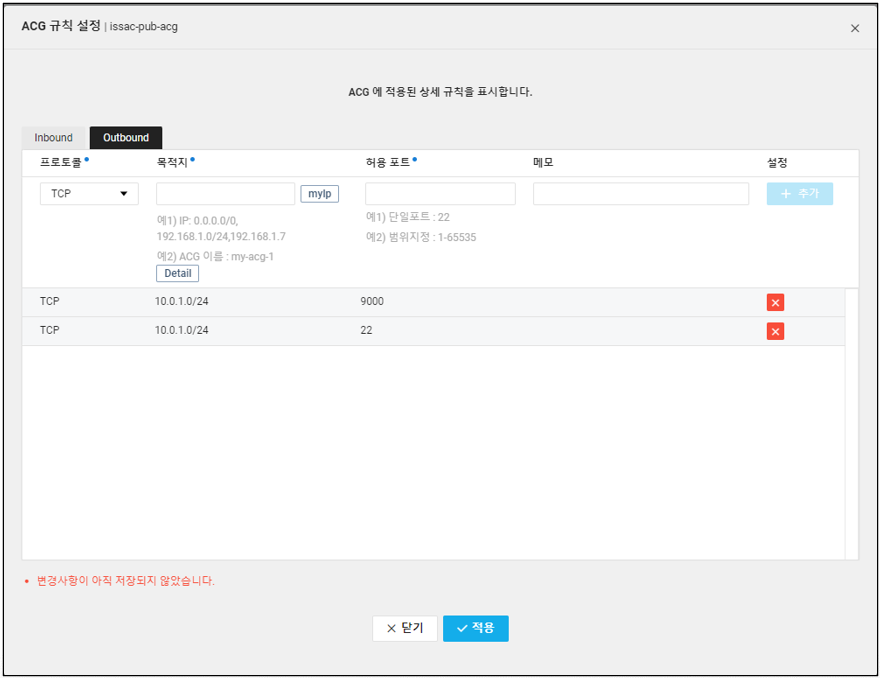

issac-pub-acg outbound

issac-pub-pri inbound

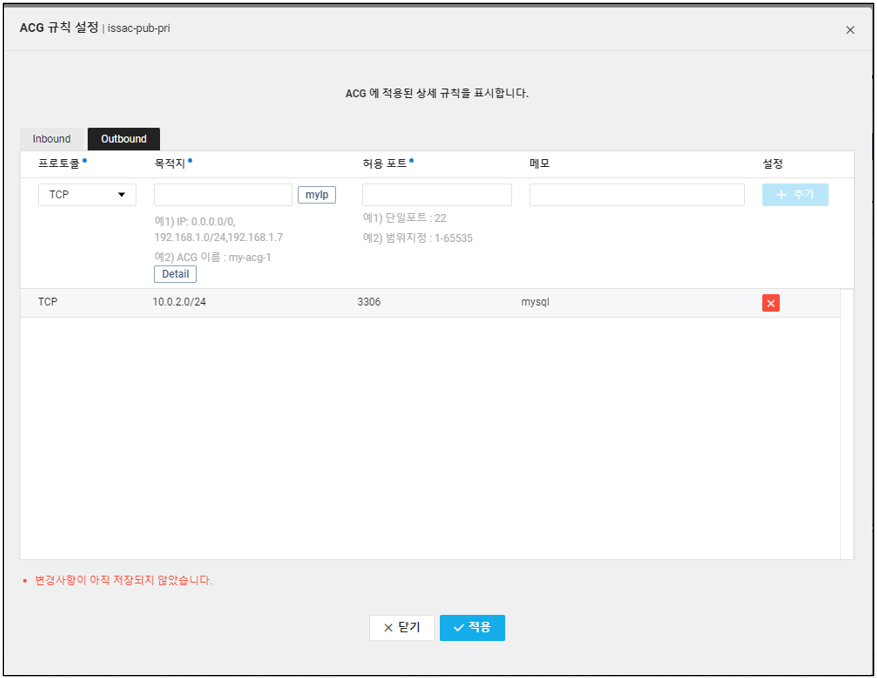

issac-pub-pri outbound



마지막으로 아래의 룰을 두개의 ACG의 outbound에 추가합니다.

(추가하지 않으면 epel 로 설치하는 Package가 설치 되지 않는다.)

공통 outbound 룰



아래 ACG설정은 CDB for MySQL을 생성후 진행한다,(아래 CDB for MySQL 생성하는 스텝 진행 후 올라와서 진행합니다)

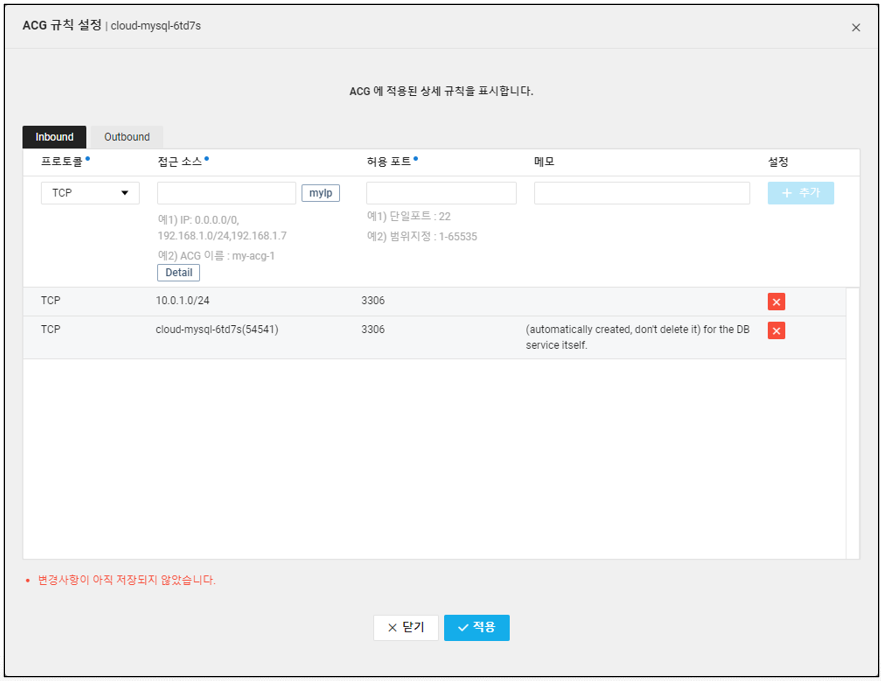

CDB for MySQL inbound



ACG 설정하시느라 고생하셨어요! 이제 사전작업은 끝났습니다!



이제 서버와 DB를 생성하러 가보시죠!
